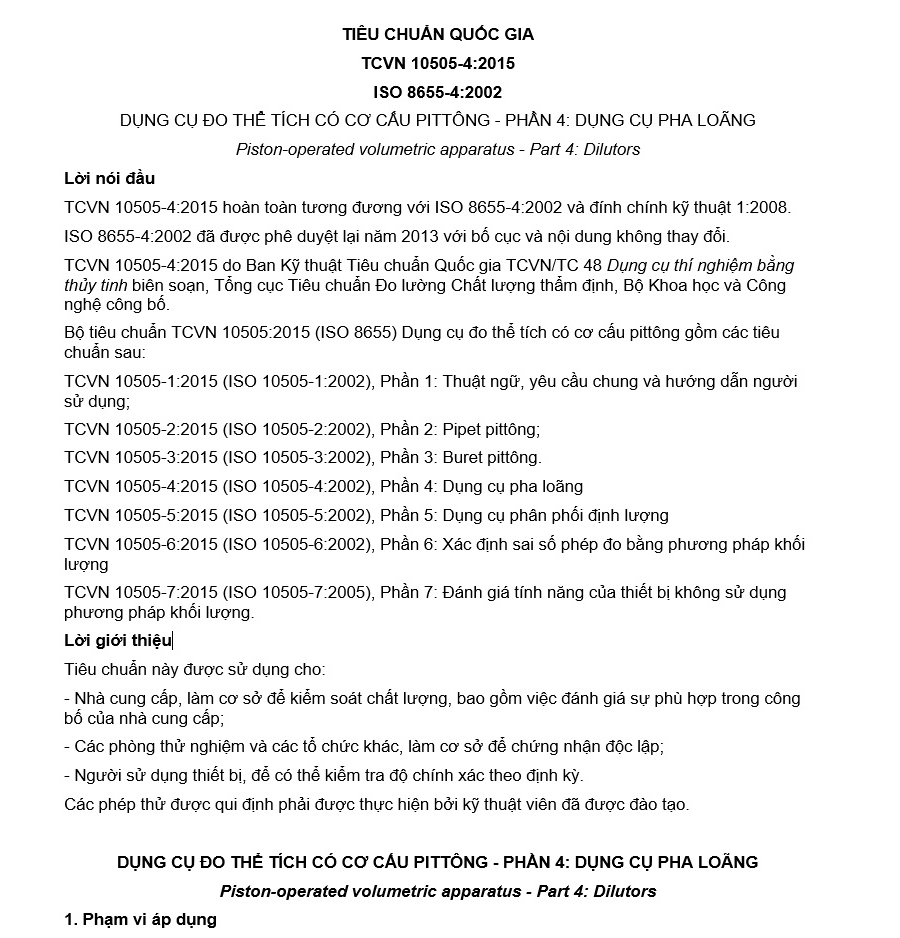

DỤNG CỤ ĐO THỂ TÍCH CÓ CƠ CẤU PITTÔNG - PHẦN 4: DỤNG CỤ PHA LOÃNG

Piston-operated volumetric apparatus - Part 4: Dilutors

1. Phạm vi áp dụng

Tiêu chuẩn này qui định

- yêu cầu về đo lường,

- sai số cho phép lớn nhất,

- yêu cầu về ghi nhãn và

- thông tin cho người sử dụng

cho dụng cụ pha loãng có dung tích ống hút mẫu (In) từ 5 µl đến 10 ml và khả năng pha loãng (Ex) từ 50 µl đến 100 ml. Chúng được thiết kế để cùng xả mẫu và chất pha loãng theo tỉ lệ và thể tích được đo.

CHÚ THÍCH: Các yêu cầu chung và các thuật ngữ, định nghĩa về dụng cụ đo thể tích có cơ cấu pittông được qui định trong TCVN 10505-1 (ISO 8655-1). Thử nghiệm sự phù hợp (đánh giá điển hình) các dụng cụ đo thể tích có cơ cấu pittông được qui định trong TCVN 10505-6 (ISO 8655-6). Các phương pháp thử thay thế như phương pháp trắc quang và phương pháp chuẩn độ được qui định trong TCVN 10505-7 (ISO 8655-7). Đối với các phép thử khác (ví dụ hoạt động đảm bảo chất lượng bởi nhà cung cấp, đảm bảo chất lượng thiết bị phân tích và phương tiện đo bởi người sử dụng) xem TCVN 10505-6 (ISO 8655-6) hoặc các phương pháp thử thay thế khác. Đối với các yêu cầu về an toàn của các dụng cụ pha loãng pittông sử dụng điện năng, xem IEC 61010-1.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 4851 (ISO 3696), Nước dùng để phân tích trong phòng thí nghiệm - Yêu cầu kỹ thuật và phương pháp thử

TCVN 10505-1 (ISO 8655-1), Dụng cụ đo thể tích có cơ cấu pittông - Phần 1: Thuật ngữ, yêu cầu chung và hướng dẫn người sử dụng

TCVN 10505-6 (ISO 8655-6), Dụng cụ đo thể tích có cơ cấu pittông - Phần 6: Xác định sai số phép đo bằng phương pháp khối lượng.

3. Thuật ngữ và định nghĩa

Trong tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa được qui định trong TCVN 10505-1 (ISO 8655-1).

4. Nguyên lý hoạt động

Dụng cụ pha loãng được sử dụng để hút chính xác thể tích được đo mẫu chất lỏng và xả cùng với thể tích được đo chính xác chất pha loãng. Dụng cụ pha loãng có thể được vận hành thủ công, bằng điện, khí nén hoặc thủy lực và có thể được giữ bằng tay, gắn lên đỉnh chai hoặc là dụng cụ có bệ đứng. Dụng cụ pha loãng cũng có thể là bộ phận của máy phân tích tự động. Bộ phận truyền động có thể đồng bộ, hoặc tách rời với bộ phận đo thể tích (bộ phận thay đổi).

Trước khi xả chất pha loãng, hệ thống pittông pha loãng được nạp bằng cách hút chất pha loãng từ bình chứa. Sau khi loại hoàn toàn bọt khí trong hệ thống, chất pha loãng được hút vào trong xylanh đo thể tích bằng pittông pha loãng hoặc theo cách trực tiếp qua ống hút và ống xả, hoặc không trực tiếp, từ bình chứa cho đến khi đạt đến giới hạn kiểm soát về thể tích. Sau đó, thể tích được đo của mẫu được hút vào trong ống hút và ống xả.

Việc hút mẫu có thể được kiểm soát bằng giới hạn thứ hai bởi sự chuyển động của pittông pha loãng hoặc có thể bao gồm xylanh và pittông riêng biệt thứ hai cùng với các van. Trong suốt quá trình xả, thể tích mẫu trong ống hút và ống xả được xả ra, dựa theo lượng chất pha loãng được đo.

......
